| Άνεμος τύπος: | YWE | Γωνία επίδρασης αιθουσών: | Ηλεκτρική γωνία 120 βαθμών |
|---|---|---|---|
| Ακτινωτό παιχνίδι: | 0.02mm/460g | Παιχνίδι τελών: | 0.02mm/400g |
| Μέγιστη ακτινωτή δύναμη: | 15N @ 10mm από τη φλάντζα | Μέγιστη αξονική δύναμη: | 10N |
| Κατηγορία μόνωσης: | β | Αντίσταση μόνωσης: | 100MΩ λεπτό, 500VDC |
| Επισημαίνω: | 4 ηλεκτρική αβούρτσιστη μηχανή Πολωνών,αβούρτσιστος συνεχής ηλεκτρικός κινητήρας 3 φάσης,15000RPM 3 αβούρτσιστη ΣΥΝΕΧΉΣ μηχανή φάσης |
||

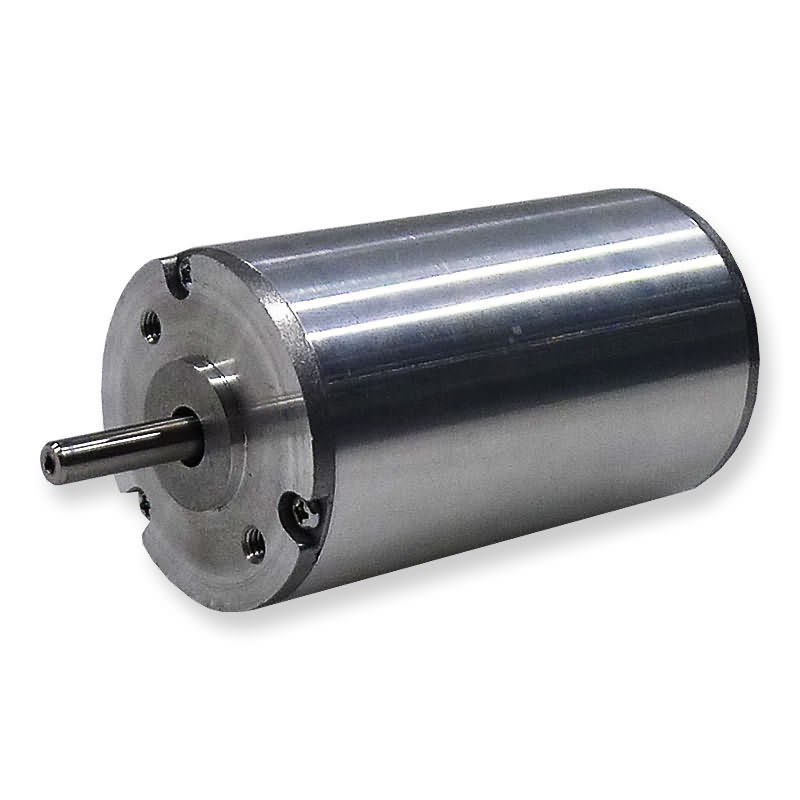

4 Πολωνοί 3 συγχρονίζουν την ανώτατη αβούρτσιστη Ε μηχανή ταχύτητας 15000RPM
Γενική προδιαγραφή
|
Άνεμος τύπος |
YWE |
|
Γωνία επίδρασης αιθουσών |
Ηλεκτρική γωνία 120 βαθμών |
|
Ακτινωτό παιχνίδι |
0.02mm/460g |
|
Παιχνίδι τελών |
0.02mm/400g |
|
Μέγιστη ακτινωτή δύναμη |
15N @ 10mm από τη φλάντζα |
|
Μέγιστη αξονική δύναμη |
10N |
|
Κατηγορία μόνωσης |
Β |
|
Διηλεκτρική δύναμη |
500VDC για ένα λεπτό |
|
Αντίσταση μόνωσης |
100MΩ λεπτό, 500VDC |
Στοιχεία απόδοσης
|
Πρότυπο |
Μονάδες |
42ZW3Y 45A20 |
42ZW3Y 45A40 |
42ZW3Y 45A60 |
42ZW3Y 54A20 |
42ZW3Y 54A40 |
42ZW3Y 54A60 |
42ZW3Y 75A20 |
42ZW3Y 75A40 |
42ZW3Y 75A60 |
|
Αριθμός πόλων |
|
4 |
||||||||
|
Αριθμός φάσης |
|
3 |
||||||||
|
Εκτιμημένη τάση |
VDC |
24 |
||||||||
|
Εκτιμημένη ταχύτητα |
Περιστροφή/λεπτό |
2000 |
4000 |
6000 |
2000 |
4000 |
6000 |
2000 |
4000 |
6000 |
|
Συνεχής ροπή στάβλων |
N.m |
0,048 |
0,048 |
0,048 |
0,096 |
0,096 |
0,096 |
0,192 |
0,192 |
0,192 |
|
Εκτιμημένη ροπή |
N.m |
0,04 |
0,04 |
0,04 |
0,08 |
0,08 |
0,08 |
0,16 |
0,16 |
0,16 |
|
Εκτιμημένη δύναμη |
W |
8.4 |
16.75 |
25 |
21 |
42 |
63 |
33.5 |
67 |
100 |
|
Μέγιστη ροπή |
N.m |
0,12 |
0,12 |
0,12 |
0,25 |
0,25 |
0,25 |
0,45 |
0,45 |
0,45 |
|
Μέγιστο ρεύμα |
Α |
1.34 |
2.68 |
4 |
3.7 |
7 |
10.5 |
5.6 |
11.2 |
16.8 |
|
Σταθερά ροπής |
Nm/A |
0,075 |
0,04 |
0,028 |
0,075 |
0,043 |
0,029 |
0,075 |
0,043 |
0,029 |
|
Πίσω E.M.F |
V/KRPM |
8 |
4.6 |
3 |
8 |
4.6 |
3 |
8 |
4.6 |
3 |
|
Αδράνεια στροφέων |
g.c㎡ |
14.6 |
14.6 |
14.6 |
20.3 |
20.3 |
20.3 |
38 |
38 |
38 |
|
Μήκος σώματος |
χιλ. |
43 |
43 |
43 |
54 |
54 |
54 |
73 |
73 |
73 |
|
Σειρά τάσης |
VDC |
24~48 |
||||||||
|
Σειρά ταχύτητας |
Περιστροφή/λεπτό |
2000~15000 |
||||||||
|
Βάρος |
Κλ |
0,37 |
0,37 |
0,37 |
0,46 |
0,46 |
0,46 |
0,63 |
0,63 |
0,63 |
Περιγραφή
3X οι αβούρτσιστες συνεχές ρεύμα μηχανές ΚΙΝΗΣΕΩΝ χρησιμοποιούνται ευρέως σε τέτοιες ποικίλες εφαρμογές όπως τον εξοπλισμό γραφείων, αντλίες, υφαντικές μηχανές και πολύ περισσότερο.
Επιλογές προσαρμογής
Άξονας συνήθειας & τοποθετώντας λεπτομέρειες:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως τους ενιαίους ή διπλούς τελειωμένους άξονες, τους πιό σύντομους και πιό μακροχρόνιους άξονες, καθώς επίσης και πολλές άλλες τροποποιήσεις. Οι φλάντζες συνήθειας και άλλες τοποθετώντας λεπτομέρειες μπορούν επίσης να εξεταστούν.
Κωδικοποιητές:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως ποικίλα επιλογές και ψηφίσματα κωδικοποιητών.
Φρένα:
Όλες οι μηχανές μπορούν να παρασχεθούν το ηλεκτρομαγνητικό φρένο χώρων στάθμευσης, ή χωρίς απελευθέρωση χεριών.
Λουρί καλωδίων:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως το λουρί καλωδίων συνήθειας ή/και τα ειδικά μόλυβδος-καλώδια με ή χωρίς συνδετήρες
