| Άνεμος τύπος: | YWE | Γωνία επίδρασης αιθουσών: | Ηλεκτρική γωνία 120 βαθμών |
|---|---|---|---|
| Ακτινωτό παιχνίδι: | 0.02mm/460g | Παιχνίδι τελών: | 0.08mm/450g |
| Μέγιστη ακτινωτή δύναμη: | 220N @ 20mm από τη φλάντζα | Μέγιστη αξονική δύναμη: | 60N |
| Κατηγορία μόνωσης: | β | Αντίσταση μόνωσης: | 100MΩ λεπτό, 500VDC |
| Επισημαίνω: | Ηλεκτρική αβούρτσιστη μηχανή 3000 περιστροφών/λεπτό,αβούρτσιστος συνεχής ηλεκτρικός κινητήρας 48VDC,3000 περιστροφές/λεπτό 3 αβούρτσιστη ΣΥΝΕΧΉΣ μηχανή φάσης |
||

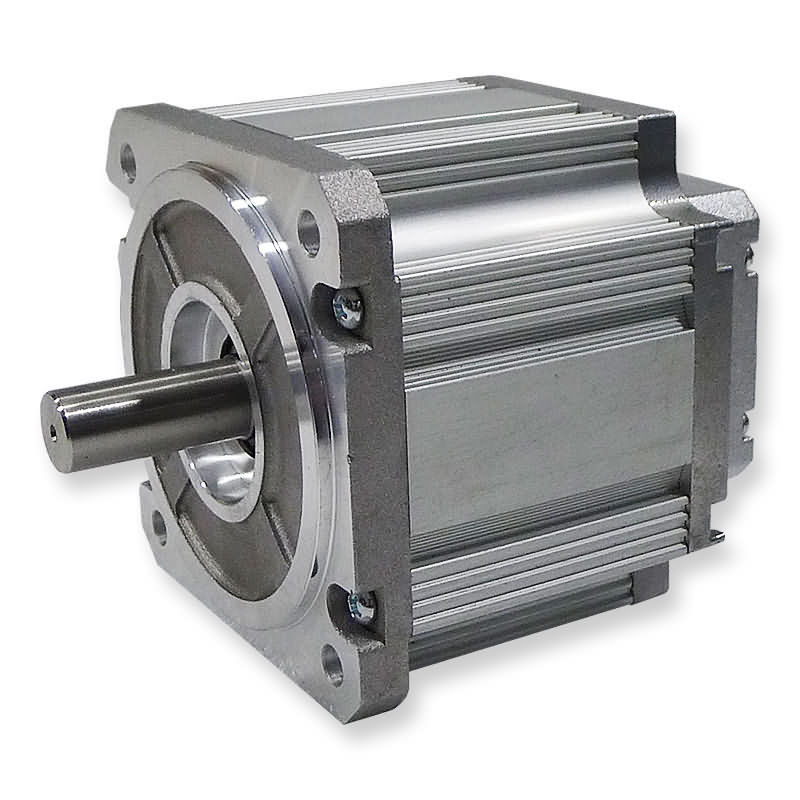

48VDC 3000 αβούρτσιστη Ε περιστροφής/λεπτό ανώτατη ακτινωτή μηχανή δύναμης 220N
Γενική προδιαγραφή
| Άνεμος τύπος | YWE |
| Γωνία επίδρασης αιθουσών | Ηλεκτρική γωνία 120 βαθμών |
| Ακτινωτό παιχνίδι | 0.02mm/460g |
| Παιχνίδι τελών | 0.08mm/450g |
| Μέγιστη ακτινωτή δύναμη | 220N @ 20mm από τη φλάντζα |
| Μέγιστη αξονική δύναμη | 60N |
| Κατηγορία μόνωσης | Β |
| Διηλεκτρική δύναμη | 500VDC για ένα λεπτό |
| Αντίσταση μόνωσης | 100MΩ λεπτό, 500VDC |
Στοιχεία απόδοσης
| Πρότυπο | Μονάδες |
90ZW3S 681230 |
90ZW3S 75A30 |
90ZW3S 88C10 |
90ZW3S 88C30 |
90ZW3S 108C10 |
90ZW3S 108C30 |
90ZW3S 136E10 |
90ZW3S 136E30 |
| Αριθμός πόλων | 8 | ||||||||
| Αριθμός φάσης | 3 | ||||||||
| Εκτιμημένη τάση | VDC | 12 | 24 | 48 | 48 | 48 | 48 | 310 | |
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000 | 3000 | 1000 | 3000 | 1000 | 3000 | 1000 | 3000 |
| Συνεχής ροπή στάβλων | N.m | 0,6 | 0,8 | 1 | 1 | 1.9 | 1.9 | 3 | 3 |
| Εκτιμημένη ροπή | N.m | 0,5 | 0,7 | 0,85 | 0,85 | 1.7 | 1.7 | 2.5 | 2.5 |
| Εκτιμημένη δύναμη | W | 157 | 220 | 89 | 267 | 178 | 534 | 262 | 785 |
| Μέγιστη ροπή | N.m | 1.5 | 2.1 | 2.55 | 2.55 | 5.1 | 5.1 | 7.5 | 7.5 |
| Μέγιστο ρεύμα | Α | 50.4 | 70.5 | 7.9 | 21.4 | 16.9 | 42.8 | 4 | 9.7 |
| Σταθερά ροπής | Nm/A | 0,03 | 0,03 | 0,324 | 0,119 | 0,302 | 0,119 | 1.89 | 0,77 |
| Πίσω E.M.F | V/KRPM | 3.15 | 3.15 | 34.3 | 12.6 | 32 | 12.6 | 200 | 81.5 |
| Αδράνεια στροφέων | Kg.c㎡ | 0,6 | 0,8 | 1.2 | 1.2 | 1.8 | 1.8 | 2.65 | 2.65 |
| Μήκος σώματος | χιλ. | 68 | 75 | 88 | 88 | 108 | 108 | 136 | 136 |
| Σειρά τάσης | VDC | 12~90 | 12~170 | 24~310 | 24~310 | 24~310 | 24~310 | 24~310 | 24~310 |
| Σειρά ταχύτητας | Περιστροφή/λεπτό | 1000~3000 | |||||||
| Βάρος | Κλ | 1.4 | 1.7 | 2.1 | 2.1 | 2.6 | 2.6 | 4.1 | 4.1 |
Περιγραφή
Οι αβούρτσιστες ΣΥΝΕΧΕΙΣ μηχανές χρησιμοποιούνται ευρέως σε τέτοιες ποικίλες εφαρμογές όπως τον εξοπλισμό γραφείων, αντλίες, υφαντικές μηχανές και πολύ περισσότερο.
Εφαρμογή:
Επιλογές προσαρμογής
Άξονας συνήθειας & τοποθετώντας λεπτομέρειες:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως τους ενιαίους ή διπλούς τελειωμένους άξονες, τους πιό σύντομους και πιό μακροχρόνιους άξονες, καθώς επίσης και πολλές άλλες τροποποιήσεις. Οι φλάντζες συνήθειας και άλλες τοποθετώντας λεπτομέρειες μπορούν επίσης να εξεταστούν.
Κωδικοποιητές:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως ποικίλα επιλογές και ψηφίσματα κωδικοποιητών.
Φρένα:
Όλες οι μηχανές μπορούν να παρασχεθούν το ηλεκτρομαγνητικό φρένο χώρων στάθμευσης, ή χωρίς απελευθέρωση χεριών.
Λουρί καλωδίων:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως το λουρί καλωδίων συνήθειας ή/και τα ειδικά μόλυβδος-καλώδια με ή χωρίς συνδετήρες
