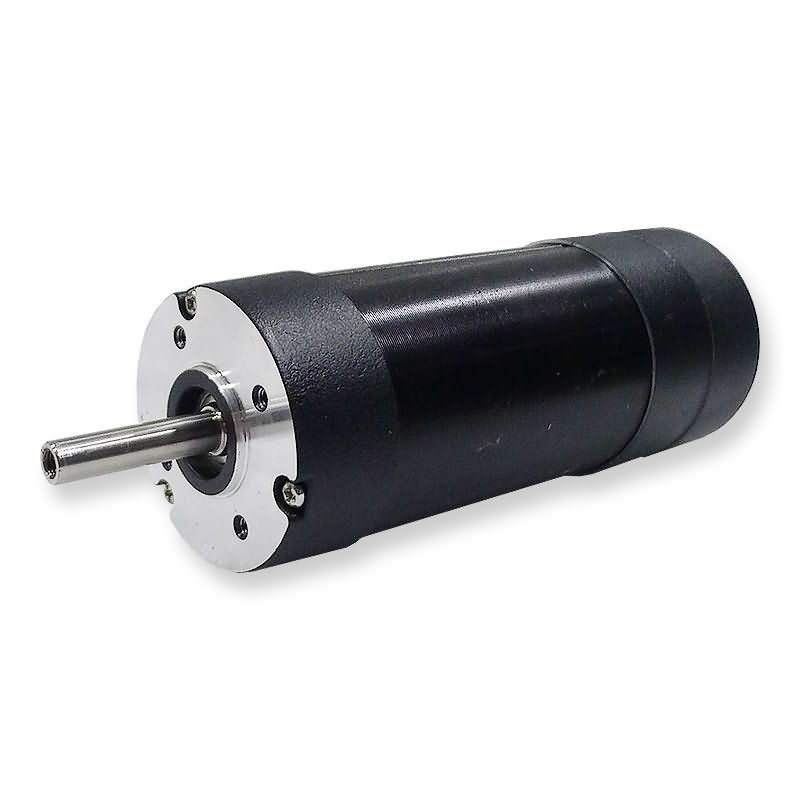

Ακτινωτό δέλτα παιχνιδιού 0.025mm/460g που τυλίγει την αβούρτσιστη μηχανή Ε
Γενική προδιαγραφή
|
Άνεμος τύπος
|
Δέλτα
|
|
Γωνία επίδρασης αιθουσών
|
Ηλεκτρική γωνία 120 βαθμών
|
|
Ακτινωτό παιχνίδι
|
0.025mm/460g
|
|
Παιχνίδι τελών
|
0.025mm/4000g
|
|
Μέγιστη ακτινωτή δύναμη
|
75N @20mm από τη φλάντζα
|
|
Μέγιστη αξονική δύναμη
|
15N
|
|
Κατηγορία μόνωσης
|
Β
|
|
Διηλεκτρική δύναμη
|
500VDC για ένα λεπτό
|
|
Αντίσταση μόνωσης
|
100MΩ λεπτό, 500VDC
|
Στοιχεία απόδοσης
| Πρότυπο |
Μονάδες |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Αριθμός πόλων |
|
8 |
|
|
|
| Αριθμός φάσης |
|
3 |
|
|
|
| Εκτιμημένη τάση |
VDC |
24 |
|
|
|
| Εκτιμημένη ταχύτητα |
Περιστροφή/λεπτό |
2000 |
4000 |
8000 |
2000 |
| Συνεχής ροπή στάβλων |
N.m |
0,072 |
0,072 |
0,072 |
0,144 |
| Εκτιμημένη ροπή |
N.m |
0,063 |
0,063 |
0,063 |
0,125 |
| Εκτιμημένη δύναμη |
W |
13 |
26 |
52 |
26 |
| Μέγιστη ροπή |
N.m |
0,19 |
0,19 |
0,19 |
0,375 |
| Μέγιστο ρεύμα |
Α |
2.7 |
5.4 |
10.8 |
5.3 |
| Σταθερά ροπής |
Nm/A |
0,074 |
0,035 |
0,02 |
0,074 |
| Πίσω E.M.F |
V/KRPM |
7.82 |
3.66 |
2.1 |
7.82 |
| Αδράνεια στροφέων |
g.c㎡ |
24 |
24 |
24 |
48 |
| Μήκος σώματος |
χιλ. |
41 |
41 |
41 |
61 |
| Σειρά τάσης |
VDC |
12~48 |
|
|
|
| Σειρά ταχύτητας |
Περιστροφή/λεπτό |
2000~8000 |
|
|
|
| Βάρος |
Κλ |
0,3 |
0,3 |
0,3 |
0,45 |
| Πρότυπο |
Μονάδες |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Αριθμός πόλων |
|
8 |
|
|
|
| Αριθμός φάσης |
|
3 |
|
|
|
| Εκτιμημένη τάση |
VDC |
24 |
|
|
|
| Εκτιμημένη ταχύτητα |
Περιστροφή/λεπτό |
4000 |
8000 |
2000 |
4000 |
| Συνεχής ροπή στάβλων |
N.m |
0,144 |
0,144 |
0,225 |
0,225 |
| Εκτιμημένη ροπή |
N.m |
0,125 |
0,125 |
0,19 |
0,19 |
| Εκτιμημένη δύναμη |
W |
52 |
104 |
39.5 |
79 |
| Μέγιστη ροπή |
N.m |
0,375 |
0,375 |
0,57 |
0,57 |
| Μέγιστο ρεύμα |
Α |
10.6 |
21.2 |
7.25 |
14.5 |
| Σταθερά ροπής |
Nm/A |
0,035 |
0,02 |
0,074 |
0,035 |
| Πίσω E.M.F |
V/KRPM |
3.66 |
2.1 |
7.82 |
3.66 |
| Αδράνεια στροφέων |
g.c㎡ |
48 |
48 |
72 |
72 |
| Μήκος σώματος |
χιλ. |
61 |
61 |
81 |
81 |
| Σειρά τάσης |
VDC |
12~48 |
|
|
|
| Σειρά ταχύτητας |
Περιστροφή/λεπτό |
2000~8000 |
|
|
|
| Βάρος |
Κλ |
0,45 |
0,45 |
0,6 |
0,6 |
| Πρότυπο |
Μονάδες |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Αριθμός πόλων |
|
8 |
|
|
|
| Αριθμός φάσης |
|
3 |
|
|
|
| Εκτιμημένη τάση |
VDC |
24 |
|
|
|
| Εκτιμημένη ταχύτητα |
Περιστροφή/λεπτό |
8000 |
2000 |
4000 |
6000 |
| Συνεχής ροπή στάβλων |
N.m |
0,225 |
0,3 |
0,3 |
0,3 |
| Εκτιμημένη ροπή |
N.m |
0,19 |
0,25 |
0,25 |
0,25 |
| Εκτιμημένη δύναμη |
W |
158 |
52.5 |
105 |
157.5 |
| Μέγιστη ροπή |
N.m |
0,57 |
0,75 |
0,75 |
0,75 |
| Μέγιστο ρεύμα |
Α |
29 |
10 |
20 |
30 |
| Σταθερά ροπής |
Nm/A |
0,02 |
0,074 |
0,035 |
0,028 |
| Πίσω E.M.F |
V/KRPM |
2.1 |
7.82 |
3.66 |
3 |
| Αδράνεια στροφέων |
g.c㎡ |
72 |
96 |
96 |
96 |
| Μήκος σώματος |
χιλ. |
81 |
101 |
101 |
101 |
| Σειρά τάσης |
VDC |
12~48 |
|
|
|
| Σειρά ταχύτητας |
Περιστροφή/λεπτό |
2000~8000 |
|
|
|
| Βάρος |
Κλ |
0,6 |
0,8 |
0,8 |
0,8 |
Επιλογές προσαρμογής
Άξονας συνήθειας & τοποθετώντας λεπτομέρειες:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως τους ενιαίους ή διπλούς τελειωμένους άξονες, τους πιό σύντομους και πιό μακροχρόνιους άξονες, καθώς επίσης και πολλές άλλες τροποποιήσεις. Οι φλάντζες συνήθειας και άλλες τοποθετώντας λεπτομέρειες μπορούν επίσης να εξεταστούν.
Κωδικοποιητές:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως ποικίλα επιλογές και ψηφίσματα κωδικοποιητών.
Φρένα:
Όλες οι μηχανές μπορούν να παρασχεθούν το ηλεκτρομαγνητικό φρένο χώρων στάθμευσης, ή χωρίς απελευθέρωση χεριών.
Λουρί καλωδίων:
Όλες οι μηχανές μπορούν να παρασχεθούν κατόπιν αιτήσεως το λουρί καλωδίων συνήθειας ή/και τα ειδικά μόλυβδος-καλώδια με ή χωρίς συνδετήρες
